オービタルム社製 オービタル溶接電源
スマートウェルダープラス（SWP）
↓ 旧機種のオービマット：180S ↓ 新機種：SWP
製品概要
スマートウェルダープラス（SWP）は、
オービタル溶接向けに開発された最新のデジタル溶接電源です。
高い操作性と豊富な管理機能に加え、独自のフローフォース機能による生産性向上を実現。
さらに、オービタルム社製ヘッドだけでなくAMI製ヘッドや他社製溶接ヘッドにも対応し、
お使いの設備環境に合わせた柔軟な運用を可能にします。
また、品質管理や溶接履歴の記録・管理を支援し、お客様の溶接工程全体の効率化に貢献します。
お客様メリット
✅ 溶接サイクルタイム短縮による生産性向上
✅ シールドガス使用量削減によるランニングコスト低減
✅ 現場環境に応じた柔軟な操作性
✅ 設定ミス防止と段取り作業の効率化
✅ 安定した溶接品質の確保
✅ 既存設備を活用した設備更新が可能
✅ 品質管理・溶接履歴管理の強化
✅ 周辺機器集約による設置・管理負荷の軽減
特長
特長① フローフォース機能による生産性向上
SWPは独自の「フローフォース機能」を搭載しています。
デジタルガス制御により残留酸素を効率的に排出し、プリフローおよびポストフロー時間を短縮します。
例を挙げますと、従来30秒必要だったプリフロー・ポストフローを15秒程度まで短縮できるため、一回の溶接あたりのサイクルタイム削減に貢献します。
従来機との比較表
|
|
従来機 O180SW
|
SWP
|
|
ガス制御
|
標準制御
|
フローフォース機能搭載
|
|
酸素排出効率
|
標準
|
向上
|
|
プリ・ポストフロー時間
|
30秒
|
15秒 ▼50%
|
|
生産性
|
標準
|
向上
|
特長② 操作性が大幅に向上
大型12.6インチタッチパネルを採用。
さらに、
- タッチパネル
- ハードボタン
- ロータリーダイヤル
- USBキーボード
による操作が可能です。
現場環境に合わせた柔軟な操作を実現します。
従来機との比較画像

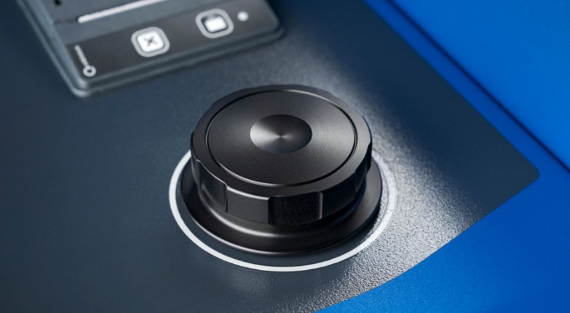

↓ 旧機種：SWP ロータリーダイヤル ↓ 新機種：180SW ロータリーダイヤル
新しいロータリーダイヤルの採用により、設定変更や条件入力がよりスムーズになりました。
また、作業者が手袋を装着した状態でも扱いやすく、現場での操作性を向上させています。
特長③ 溶接ヘッド自動認識機能
接続した溶接ヘッドを自動認識。
設定ミスを防止し、段取り時間を短縮します。
特長④ 他社製溶接ヘッドにも対応
オービタルム社製ヘッドだけでなく、
にも対応可能です。
既存設備を活用しながら更新できるため、設備投資の最適化につながります。
※オプションのアダプターケーブルをご購入いただく必要がございます。
特長⑤ 大容量データ管理
8GBメモリを搭載。
約100万件の溶接条件を保存可能で、品質管理やトレーサビリティ向上に貢献します。
特長⑥ 現場で使いやすいオールインワン設計
強化ガラス採用ディスプレイ、冷却水循環ユニット、冷却水流量センサー、内蔵プリンターを搭載。
周辺機器を集約したオールインワン設計により、設置や運用の手間を軽減し、効率的な現場運用を実現します。
製品仕様
|
|
仕様
|
|
製品名
|
Smart Welder Plus
|
|
溶接方式
|
直流TIG
|
|
定格出力電流範囲
|
100V入力：5～120A／200V入力：5～180A
|
|
定格使用率
|
30％：180A、60％：140A、100％：110A
|
|
入力電圧
|
110～230VAC ±10％（単相50/60Hz）
|
|
操作画面
|
12.6インチ タッチパネル（前面強化ガラス）
|
|
操作方法
|
タッチパネル,ハードボタン,ロータリーダイヤル,USBキーボード
|
|
シールドガス制御
|
有（フローフォース機能搭載）
|
|
冷却水循環ユニット
|
本体内蔵
|
|
冷却水流量センサー
|
有
|
|
USBポート
|
前面×2、背面×2
|
|
HDMIポート
|
背面×1
|
|
LANポート
|
背面×1
|
|
内蔵プリンター
|
インクドット式
|
|
溶接条件保存容量
|
8GB（約100万件）
|
|
他社製ヘッド対応
|
可
|
|
IP保護等級
|
IP23S
|
|
外形寸法
|
600×400×320mm
|
|
質量
|
26kg
|
付属品
- 電源ケーブル
- 専用クーラント液
- ガスコネクション
- USBキーボード
認証
Smart Welder Plusは、「中小企業経営強化税制」生産性向上設備（A類型）認証取得製品です。
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
オービタルム社製 クローズド
チャンバー溶接ヘッド
オービウェルドX（OWX）

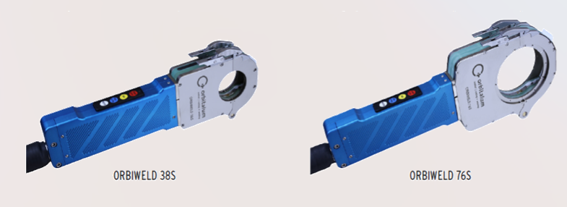

↓旧機種： OW38S（左）と OW76S（右）
↓新機種：OWXシリーズ
OWX
（旧OW38Sの新Ver.）
|
OWX 1.5
|
OWX 3.0
（OW76Sの新Ver.）
|

|
![]()
|
![]()
|
製品概要
オービウェルドX（OWX）は、高品質なオービタルTIG溶接をより簡単・確実に行うために開発された次世代溶接ヘッドです。
OWXにはジャイロセンサー機能が搭載されており、高精度な姿勢検知が可能です。
また、本体ディスプレイやLEDライトを搭載しています。
これらの機能により作業者の負担を軽減しながら溶接品質の安定化と作業効率向上を実現します。
医薬品、半導体、食品・飲料設備など、高品質な配管溶接が求められる分野で活躍します。
お客様メリット
✅ 溶接品質の安定化
✅ 作業者による品質ばらつきの低減
✅ セットアップ時間の短縮
✅ 現場での視認性・操作性向上
✅ トラブル対応時間の短縮
✅ 生産性向上と作業負荷の軽減
✅ 幅広い配管形状・継手への対応
✅ 取り付け作業の効率化
特長
特長① ジャイロセンサー搭載による品質向上
OWX最大の特長はジャイロセンサー機能です。
溶接ヘッドの姿勢を常時検知し、ヘッド角度に応じた最適な溶接条件を適用します。
従来は固定治具による厳密な水平・垂直調整が必要でしたが、OWXは設置自由度が向上しながら高品質な溶接を実現します。
従来機との比較
|
|
OW38S・OW76S
|
OWX
|
|
姿勢検知機能
|
搭載なし
|
ジャイロセンサー搭載
|
|
設置自由度
|
低い
|
向上
|
|
溶接品質安定性
|
作業者依存
|
向上
|
特長② 本体ディスプレイ搭載
本体側面にディスプレイとボタンを搭載。
その場でエラー確認、ステータス確認、溶接データ操作が可能です。
また、リモコンを使用せずにヘッド本体で各種操作や確認を行うことができます。
従来機との比較
|
|
OW38S・OW76S
|
OWX
|
|
本体表示機能
|
なし
|
あり
|
|
エラー確認
|
電源側のみ
|
ヘッド本体で可能
|
|
データ操作
|
外部機器使用
|
ヘッド側で可能
|
特長③ LEDライト搭載
|
|
ヘッド内部にLEDライトを搭載。
暗所や狭小箇所でもワーク位置を確認しやすくなり、
配管中心や溶接線の位置合わせ作業を容易にします。
|
従来機との比較
|
|
OW38S・OW76S
|
OWX
|
|
ワーク視認性
|
外部照明が必要
|
LEDライト内蔵
|
|
位置合わせ
|
作業環境に依存
|
容易
|
|
作業性
|
標準
|
向上
|
特長④ クイックチェンジシステム
クランプインサートの交換に工具を必要としないクイックチェンジシステムを採用。
配管サイズ変更時の段取り替えをスピーディーに行うことができ、生産性向上に貢献します。
特長⑤ 多彩なクランプインサート ラインアップ
標準タイプ、エルボ用、チャンバータイプ、チーズ用など、多彩なクランプインサートをラインアップ。 さまざまな継手や配管形状に柔軟に対応します。
特長⑥ テーブルマウントの改良
|
↓ 旧OW38S、76S
|

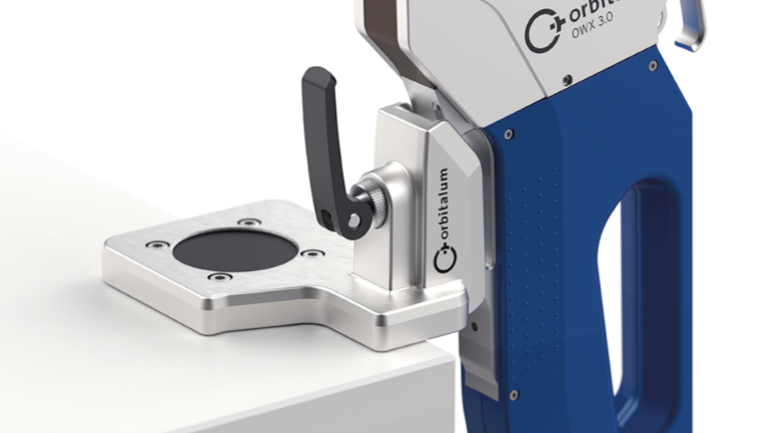

↓ OWX テーブルマウント
|
 |

|
テーブルマウントへの着脱性を改善。
従来機よりもスムーズな取り付けが可能となり、作業効率向上に貢献します。
ラインアップ・仕様
|
|
OWX1.5
|
OWX3.0
|
|
商品コード
|
836 000 001
|
837 000 001
|
|
適用配管径
|
3～39mm
|
6～77mm
|
|
タングステン電極径
|
φ1.6、φ2.4
|
φ1.6、φ2.4
|
|
重量（ケーブル・ホース含む）
|
7.5kg
|
8.5kg
|
|
ケーブル・ホース長さ
|
7.5m
|
7.5m
|
溶接ヘッド各種寸法
単位：mm
|
寸法
|
OWX 1.5
|
電極ギャップ
|
OWX 3.0
|
電極ギャップ
|
|
A
|
34.00
|
34.00
|
38.00
|
38.00
|
|
A1
|
17.00
|
17.00
|
19.00
|
19.00
|
|
A2
|
17.00
|
17.00
|
19.00
|
19.00
|
|
B
|
123.11
|
-
|
164.27
|
-
|
|
C
|
58.00
|
-
|
80.03
|
-
|
|
D
|
65.11
|
-
|
84.24
|
-
|
|
E
|
108.68
|
-
|
149.64
|
-
|
|
F
|
47.50
|
-
|
67.00
|
-
|
|
G
|
47.01
|
-
|
58.20
|
-
|
|
H
|
355.51
|
-
|
417.99
|
-
|
|
I
|
308.01
|
-
|
351.00
|
-
|
|
J1
|
19.00
|
-
|
17.00
|
-
|
|
J2
|
19.00
|
-
|
17.00
|
-
|
|
K
|
56.00
|
-
|
56.00
|
-
|
※各部寸法の詳細はカタログまたは営業担当までお問い合わせください。
モデル選定の目安
|
モデル
|
適用配管径
|
|
ORBIWELD X 1.5
|
3.0～39.0mm
|
|
ORBIWELD X 3.0
|
6.0～77.0mm
|
出荷時構成品
- 電源ケーブル
- 専用クーラント液
- ガスコネクション
- USBキーボード
オプション
|
製品名
|
用途
|
|
標準クランプインサート
|
一般配管
|
|
エルボ用インサート
|
エルボ配管
|
|
チャンバーインサート
|
特殊形状配管
|
|
チーズ用クランプインサート
|
チーズ継手
|
|
電極オフセットアダプター
|
特殊溶接対応
|
|
テーブルマウントベース
|
ヘッド固定
|
|
ケーブル・ホース延長セット
|
最大20m延長
|
|
オービMAX
|
酸素濃度測定
|
|
ORBIPURGE
|
バックシールドガス治具
|
